最先端の技術と確かな品質

バイオスVIOS工法
マルヨシ独自の工法 VIOS(バイオス)方式+新機構フラ・ホッピングにより高性能・高精度なバイブレーションを実現。
一回のパスで精密加工が可能!サブミクロンに仕上がります!!

 機能 / 特徴

ホーニングマシーン
蓄積されたマルヨシ独自のノウハウで全てのお客様に最高の品質を
主軸と連結した自在継手を介して横運動をたて運動にし、刃先が上下にバイブレーションする当社独自の機構です。

コラム・ベース共に、クラス最大級の強剛性を誇り、超高精度加工を維持します。

主軸回転・振動数・振動幅・送り速度を独立して、それぞれが自由に可変速でき、ワークに適した最も良い条件に設定できます。


ホーニングマシン

液晶タッチパネル
液晶パネルで簡単操作
動作・アラームが一目でわかる操作画面、カラータッチパネルで操作がとても簡単です。
文字も大きく誤操作を防ぎます。
※液晶タッチパネル:全機種標準装備




 ワンパスツール

全てのお客様のニーズに合わせた高品質なワンパスツール
高能率で高研削
1度の上下往復作業で超精密に仕上がります。
また、寸法調節も簡単にできます。
ツールはお客様のワークに合わせた専用設計をし
短納期で安価に製作いたします。

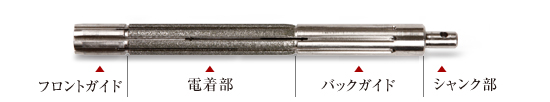

ワンパスツールイメージ

ワンパスツール名称


標準ワンパスツール特徴

■ 標準化する事により、安価・短納期が可能になりました。
■ 材質によって、砥粒(CBN・DIA)の選択が可能です。
■ 六角レンチで寸法の調節が可能です。
■ 取代・面粗度・硬度によって、粒度の選択が可能です。
■ ツール本体は、破損がない限り再電着する事が可能です。

※ 再電着時に、DIAとCBNとを変更する事ができます。
※ 加工後の期待寸法は、はめあい公差H7に合わせます。
※仕様変更(加工径・公差)の場合は別途御見積もり致します。
 企画寸法の±0.1までは、セミオーダーとして制作可能です 。
※フルオーダー(指定の加工径・ツール長)も制作致します。お問合せ下さい。

ワンパスツールイメージ
型 式
E D
F D
B D
S
F G
E L
B G
S L
L
最 大
加工長
STD-06
φ 6
φ 5.9
φ 5.95
φ6
20
25
40
15
100
40
STD-07
φ 7
φ 6.9
φ 6.95
φ6
20
25
40
15
100
40
STD-08
φ 8
φ 7.9
φ 7.95
φ6
20
25
40
15
100
40
STD-09
φ 9
φ 8.9
φ 8.95
φ6
20
25
40
15
100
40
STD-10
φ10
φ 9.9
φ 9.95
φ6
20
25
40
15
100
40
STD-11
φ11
φ10.9
φ10.95
φ6
20
30
45
15
110
45
STD-12
φ12
φ11.9
φ11.95
φ6
20
30
45
15
110
45
STD-13
φ13
φ12.9
φ12.95
φ6
20
30
45
15
110
45
STD-14
φ14
φ13.9
φ13.95
φ6
20
30
45
15
110
45
STD-15
φ15
φ14.9
φ14.95
φ6
20
30
45
15
110
45
STD-16
φ16
φ15.9
φ15.95
φ8
25
35
50
20
130
50
STD-17
φ17
φ16.9
φ16.95
φ8
25
35
50
20
130
50
STD-18
φ18
φ17.9
φ17.95
φ8
25
35
50
20
130
50
STD-19
φ19
φ18.9
φ18.95
φ8
25
35
50
20
130
50
STD-20
φ20
φ19.9
φ19.95
φ8
25
35
50
20
130
50
STD-21
φ21
φ20.9
φ20.95
φ8
25
40
55
20
140
55
STD-22
φ22
φ21.9
φ21.95
φ8
25
40
55
20
140
55
STD-23
φ23
φ22.9
φ22.95
φ8
25
40
55
20
140
55
STD-24
φ24
φ23.9
φ23.95
φ8
25
40
55
20
140
55
STD-25
φ25
φ24.9
φ24.95
φ8
25
40
55
20
140
55

粒 度
60、80、100、120、140、170
200、230、270、325、400、500、600、800

砥 粒
CBN
DIA
SC、SCM、SKD
SUS、FCD など
超硬、軟鋼、鋳物
セラッミク、ガラス
サファイア など

ワンパスツール型式表示について
ユニバーサルジョイント仕様のワンパスツールで加工する場合はワークにツールを挿入後、主軸回転を行い加工して下さい。


ワンパスツール調整方法
六角レンチで簡単に寸法調節ができます。
P=1.0の場合 1周約 0.02の拡張(STD-09〜25 )
P=0.5の場合 1周約 0.01の拡張(STD-06〜08 )
調整方法図
※上記仕様は予告無く変更する場合がございます。
※操作指導、加工精度、ツールライフの保証は致しません。予めご了承下さい。
